Lad os sætte nogle ting helt fast inden vi begynder med kode eksempler osv.
For at kunne programmere hurtige og effektive 3D spil på en PC, kræves der en vigtig grundlæggende element, nemlig, en kompiler. En kompiler er et stykke software der kan "kompile" et menneske-venligt sprog, så som Delphi, til maskinkode. Maskinkode er det eneste sprog der kan forståes af cpu'en. Det bliver defor kaldt for det første sprog. Da det er svært at overskue maskinkode, har man i sin tid udviklet et andet sprog kaldet, Assembler. Assembler bliver stadig flittigt brugt i dag, dog mest i mere avancerede situationer, så som spil udvikling. Alle kompiler kan forstå Assembler, da den er ledet mellem dit tredje sprog (Delphi, C#, eller C++) og maskinkode. Så når vi siger at noget Delphi kode bliver "kompilet", betyder det at vores kode bliver omkodet til Assembler for dernæst at blive videre omkodet til maskinkode.
I bund og grund gør det derfor ligemeget om man udvikler sine 3D spil i Delphi, C#, C++ eller "rent" Assembler (Sprog som Java og Visual Basic er ikke kompiler sprog!). Men da 3D udvikling er ret omfattende kan det lette arbejdet meget, hvis man skriver det i et objekt-orienteret sprog. Da kun Delphi og C++ er objekt-orienteret vil det være meget oplagt at vælge et af disse to sprog. Da jeg altid har kunnet lide Delphi's (Pascal) syntaxer, har jeg derfor valgt Delphi.
Et objekt-orienteret sprog kræver tre facileter: Arv, Indkapsling og Polymorfi. Disse er grunden til at vi kan arbejde med records, objects og klasser. Alt det vil vi se nærmere på i kommende kode eksempler. Det er vigtig at man kender sin kompiler og sine syntaxer rigtigt godt, inden man begynder at programmere et spil. Alt så som arrays og pointers og de før omtalte records og klasser skal helst kunne implementeres uden de store problemer.
Hvorfor så bruge OpenGL? OpenGL er let at gå til. Du behøver kun at tilføje "OpenGL" under "uses" i din Delphi unit, og du er klar til at skrive et 3D spil. Hvorimod du skal downloade og installere en lang række komponenter (DelphiX) for at arbejde med DirectX. Desuden kan OpenGL også anvendes under Kylix (Linux versionen af Delphi) så hvis du har i sinde at dit projekt engang skal bruges til andre operative styresystemer end Windows, er det relativt let at gøre dette. OpenGL er effektiv og hurtigt (da det er hardware-accelerende) og bliver desuden anvendt i et hav af komercielle 3D spil der findes på markedet.
Alle mine eksempler er skrevet til Delphi 4, og vil derfor også kunne bruges af alle nyer versioner af Delphi.
Den OpenGL unit du tilføjer til dit projekt er en interface mellem Windows og OpenGL. Den version jeg bruger er OpenGL 1.1., så har du tænkt på at benytte nogle af mine kode eksempler til en nyer OpenGL inteface unit, kan det være nødvendigt at ændre på nogle OpenGL kald og opsætning.
Lad os snakke lidt om hvordan OpenGL er opbygget.
Alle grafikkort har sin egen selvstændige processor kaldet: GPU (Graphical Process Unit). Denne processor fungere stort set ligesom CPU'en. Så når man sætter en grafikkort i sin computer udvider man faktisk sin computer med en mindre selvstændig grafisk computer. Det er denne GPU der i sidst ende bestemmer hvor hurtig og kraftig spillet bliver. Som spiludvikler er det derfor godt at udvikle sine spil på markedets langsomste grafikkort, for at sikre sig at alle grafikkort kan være med. Derfor vil du opleve at mange fancy extensions og komprimerings funktioner, som OpenGL tilbyder de nye GeForce kort, ikke kan bruges, hvis alle skal havde en chance for at spille dit spil. Så sidder du med et gammelt TNT kort må du bestemt ikke smide den ud! Udover GPU'en råder OpenGL blandt andet over et hav af funktioner, som kan kaldes fra din applikation gennem din OpenGL interface unit. Dem vil vi komme til at stifte bekendtskab med senere. Først vil vi nemlig kigge lidt på de mange buffers som OpenGL også indeholder. OpenGL tilbyder blandt andet følgende buffers:
Denne buffer er den mest anvendte buffer af dem alle. Desuden er det den eneste "synlige" buffer. Den kan indeholde enten RGBA (Red, Green, Blue, Alpha) værdier eller Index Pixels (I alle mine eksempler bruger vi kun RGBA). I forbindelse med Color bufferen bliver en DoubleBuffer ofte omtalt. Meningen er, at der faktisk er to Color buffers. En Front og en Back buffer, hvor af det kun er Front bufferen der er synlig, men vi tegner på Back bufferen og gør den synlig ved at bytte dens content med Front bufferen via en Windows funktionen, SwapBuffers(). På den måde undgår vi den "flimmeren" der ellers vil opstå, hvis ikke vi brugte DoubleBuffer. Den omtalte DoubleBuffer må ikke forveksles med funktionen "DoubleBuffered" der findes på stort set alle visuelle komponenter i Delphi. De to funktioner har intet med hinanden at gøre! Color bufferen er defineret som gl_Color_Buffer_Bit i din OpenGL interface unit, og kan Enables/Disables via glColorMask(True, True, True, True) og glColorMask(False, False, False, False). Som default er den sat tilgængelig.
Også kaldet for Z bufferen. Denne buffer indeholder ikke farve værdier men afstanden mellem geometri og viewporten (Skærmen). Det er denne buffer OpenGL bruger til at finde ud af, hvilket grafik der skal overlappe hinanden, for at det ser korrekt ud. Depth bufferen er defineret som: gl_Depth_Buffer_Bit, og bliver Enabled/Disabled via glEnable(gl_Depth_Test) og glDisable(gl_Depth_Test).
Udover disse to nævnte buffers findes der fire andre: Stencil, Accumulation, Stereo og Auxiliary buffer. Disse vil jeg ikke beskrive, da det kun vil forvirre mere end det vil gavne!

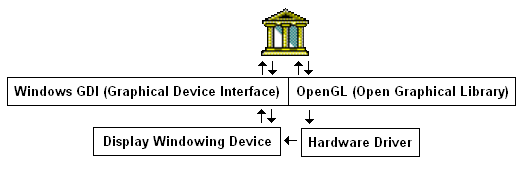

Lad os prøve at se en grafisk illustration på, hvordan OpenGL er placeret i forhold til din Delphi applikation og Windows:
Inden vi går helt i gang, så bemærk denne artikel er kun en guide og er bestemt ikke et regelsæt. 3D udvikling er meget omfattende, så der er sjældent én vej for at komme til mål!
